Лучевая разводка радиаторов от коллектора

Для кого: Квартира или дом, где каждый радиатор подключается отдельной веткой от коллектора.

Схема производителя

Схема 2.9 — лучевая разводка радиаторов от коллектора
Схема 2.9 — лучевая разводка радиаторов от коллектора
Источник: Альбом типовых схем систем водяного отопления VALTEC-01.2010 (Valtec). Нажмите, чтобы открыть в полном размере.

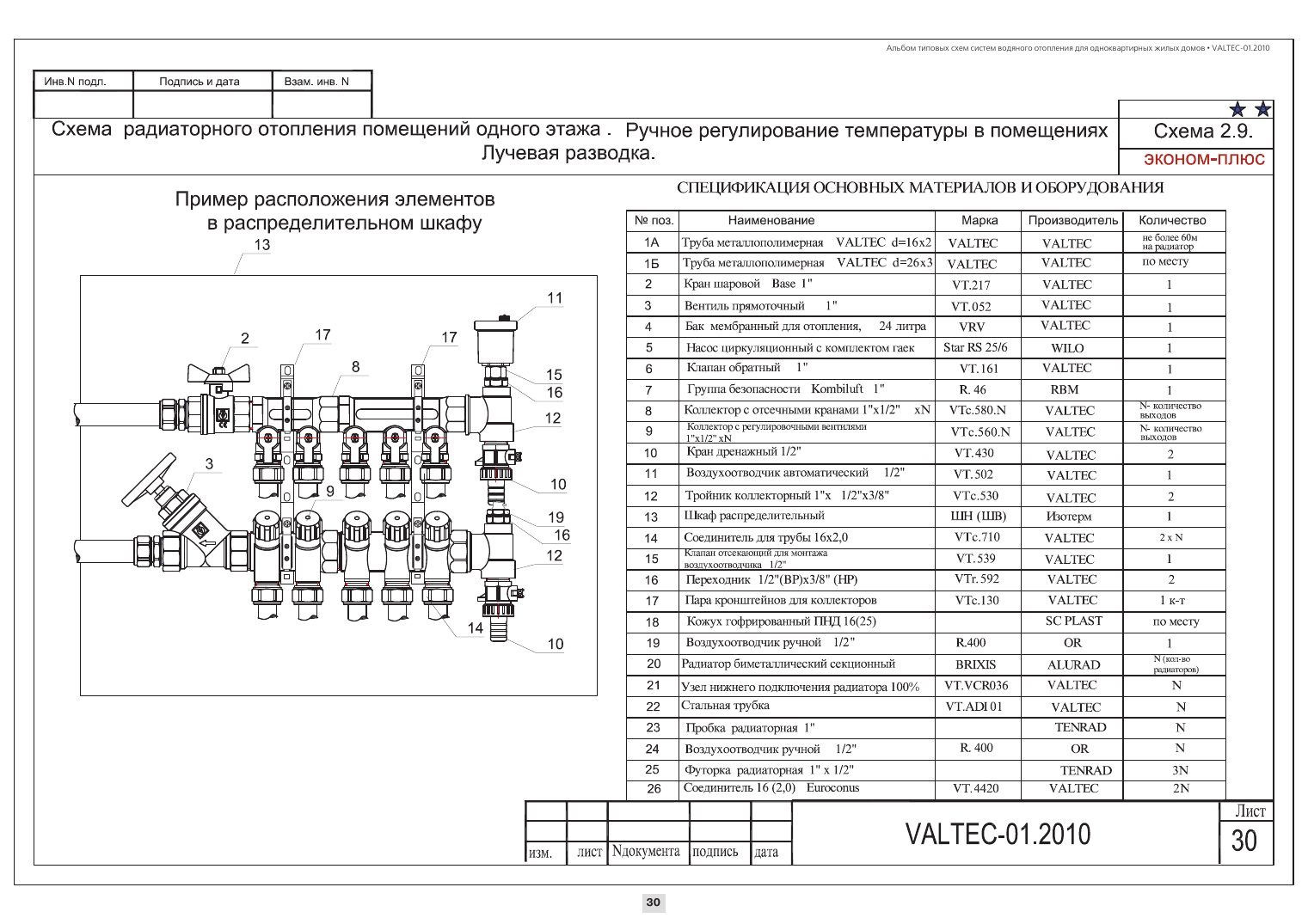

Пример расположения элементов в распределительном шкафу
Пример расположения элементов в распределительном шкафу
Источник: Альбом типовых схем систем водяного отопления VALTEC-01.2010 (Valtec). Нажмите, чтобы открыть в полном размере.

Схема решения

Коллектор с отсечными кранами
Коллектор с отсечными кранами
→
Ветки труб
Ветки труб
→
Комплект терморегуляции
Комплект терморегуляции
→
Радиатор
Радиатор

Принцип работы

От подающего и обратного коллекторов отдельные ветки идут к каждому радиатору. Отсечные краны на коллекторе позволяют отключить любую ветку.

ПозицияКол-воЦенаСуммаНаличие

Не входит в комплект

  • Трубы для веток (по длине)
  • Фитинги для труб (под выбранный тип соединения)
  • Радиаторы

Примечания

  • Угловой комплект G459 можно заменить прямым G460.

Нужен монтаж или подбор под ваш объект?

Подберём оборудование под параметры системы и выполним монтаж по Брянской области.

Оставить заявку →

Типовое решение носит справочный характер. Состав и совместимость оборудования проверяйте по параметрам вашей системы или закажите подбор у специалиста.
