Тёплый пол от котла: насосно-смесительный узел и коллектор

Для кого: Дом или квартира с котлом (радиаторный контур 60–80 °C), 2–8 контуров тёплого пола.

Схема производителя

Схема 1.4 — тёплый пол от котла с автоматическим регулированием
Схема 1.4 — тёплый пол от котла с автоматическим регулированием
Источник: Альбом типовых схем систем водяного отопления VALTEC-01.2010 (Valtec). Нажмите, чтобы открыть в полном размере.

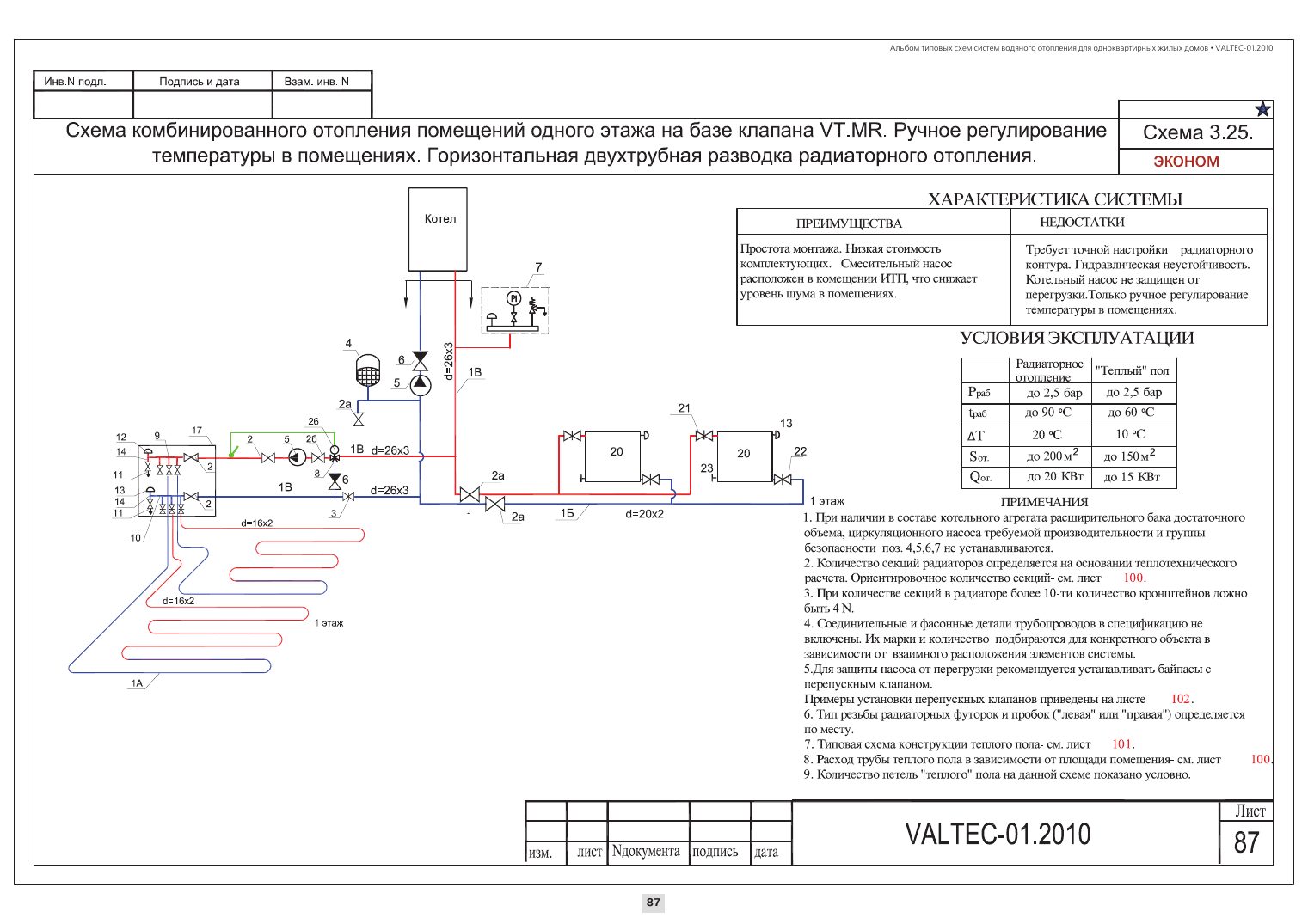

Схема 3.25 — комбинированная система: тёплый пол и радиаторы через смесительный узел
Схема 3.25 — комбинированная система: тёплый пол и радиаторы через смесительный узел
Источник: Альбом типовых схем систем водяного отопления VALTEC-01.2010 (Valtec). Нажмите, чтобы открыть в полном размере.

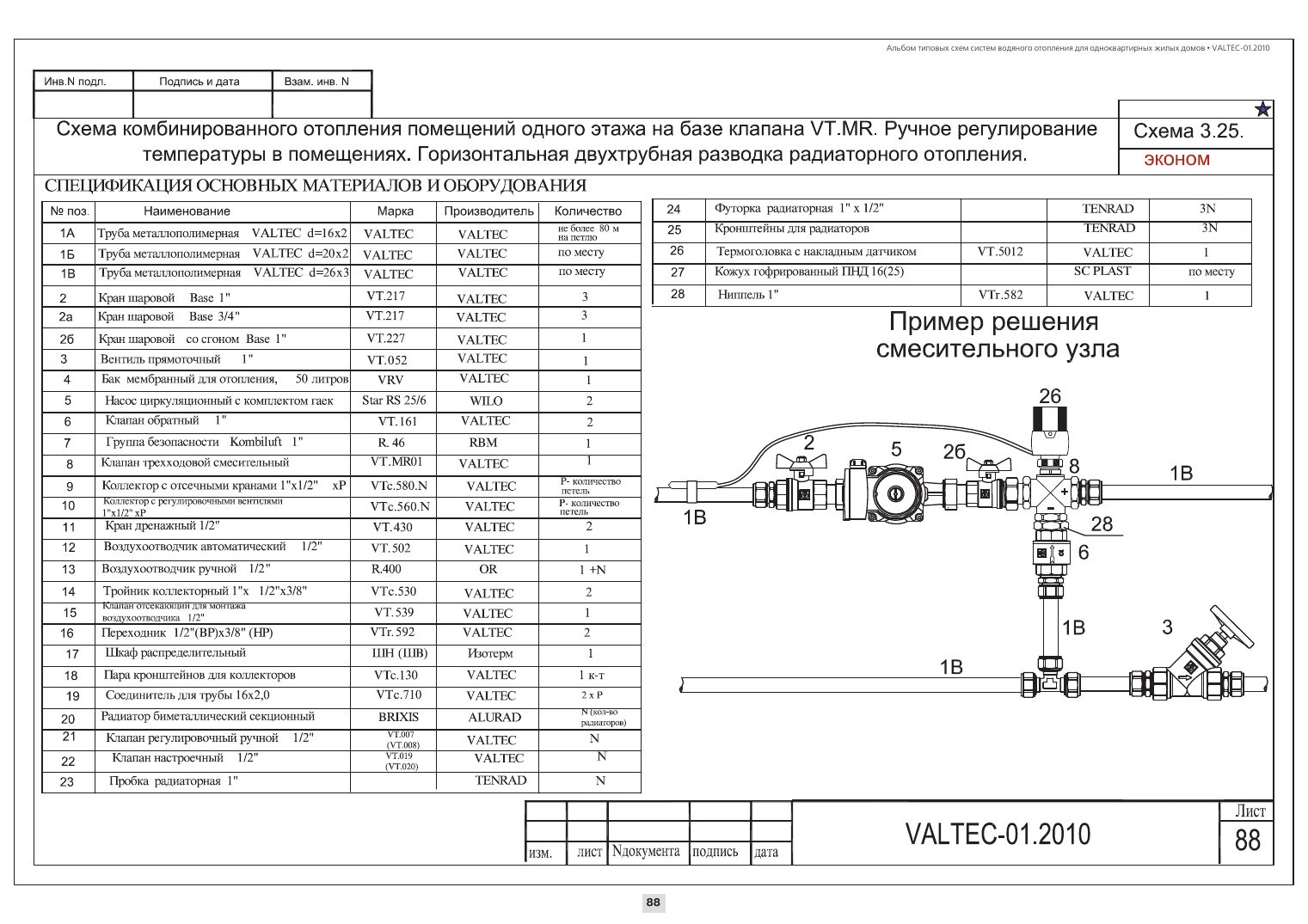

Пример решения смесительного узла (спецификация)
Пример решения смесительного узла (спецификация)
Источник: Альбом типовых схем систем водяного отопления VALTEC-01.2010 (Valtec). Нажмите, чтобы открыть в полном размере.

Схема решения

Котёл
Котёл
→
Насосно-смесительный узел
Насосно-смесительный узел
→
Циркуляционный насос
Циркуляционный насос
→
Коллектор с расходомерами
Коллектор с расходомерами
→
Труба тёплого пола
Труба тёплого пола

Принцип работы

Теплоноситель от котла попадает в насосно-смесительный узел, где термостатический клапан подмешивает охлаждённую воду из обратки до 30–45 °C. Насос гонит смесь в коллектор, а коллектор раздаёт её по контурам. Расходомеры позволяют отбалансировать контуры.

ПозицияКол-воЦенаСуммаНаличие

Не входит в комплект

  • Фитинги для подключения трубы к коллектору (евроконус или аксиальные под диаметр трубы) — подберите в разделе «Фитинги»
  • Шкаф коллекторный
  • Теплоизоляция, демпферная лента, утеплитель, стяжка

Примечания

  • Длина одной петли — в пределах 80–100 м (ориентир, проверить по гидравлике).
  • Метраж трубы считается по формуле «площадь × расход на м² для выбранного шага»: шаг 100 мм — 10 м/м², 150 — 6,7, 200 — 5, 250 — 4, 300 — 3,4.

Нужен монтаж или подбор под ваш объект?

Подберём оборудование под параметры системы и выполним монтаж по Брянской области.

Оставить заявку →

Типовое решение носит справочный характер. Состав и совместимость оборудования проверяйте по параметрам вашей системы или закажите подбор у специалиста.
